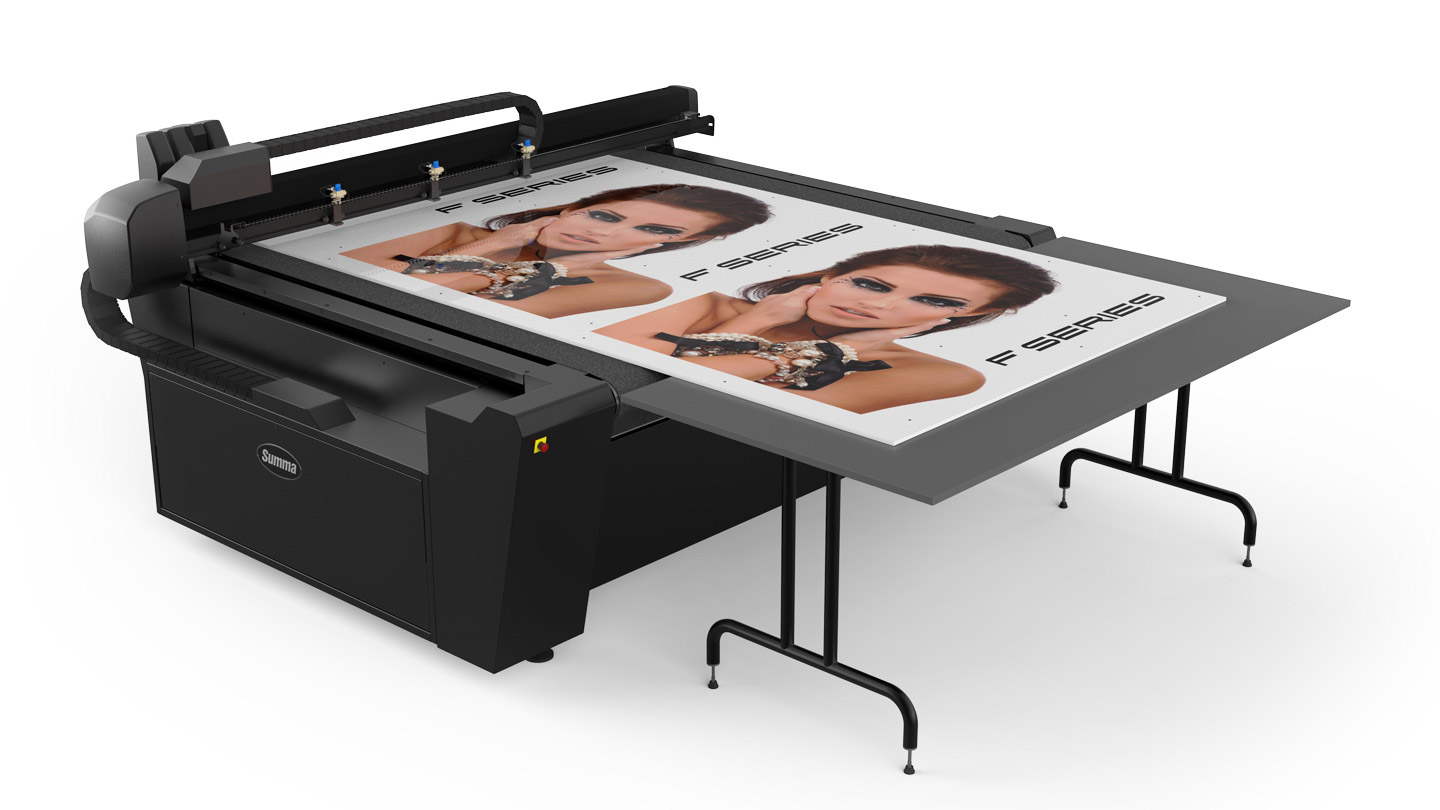

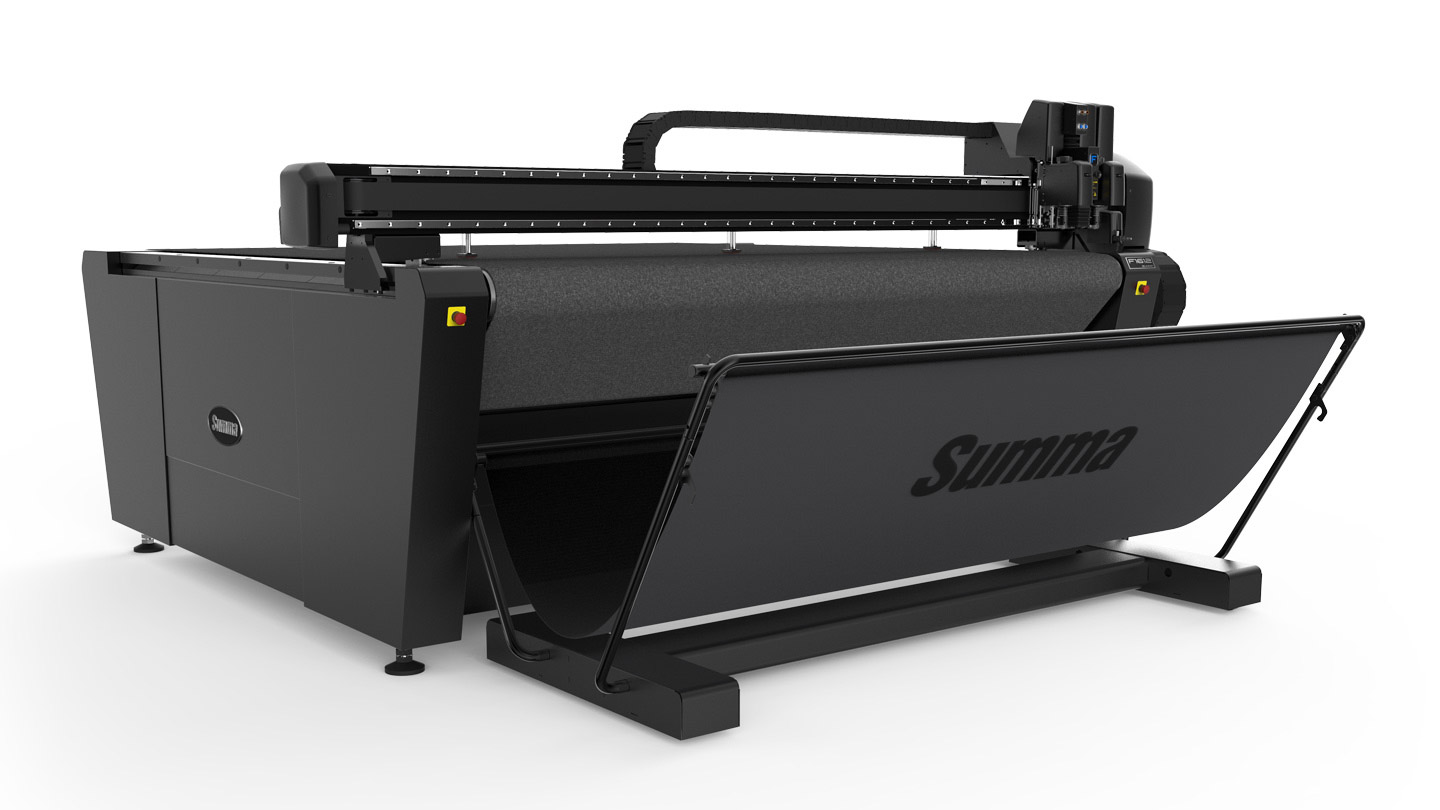

Şimdiye kadar üretilmiş en iyi ve çok yönlü yatay masa kesim sistemi
Summa'nın ödüllü yatay masa kesim sistemi F serisi ile, performanslı kesimler gerçekleştirebilirsiniz. Modüler kafa sistemi ile donatılmıştır.
Özellikler
Sektörün lideri Summa ile ihtiyaca bağlı eklentiler

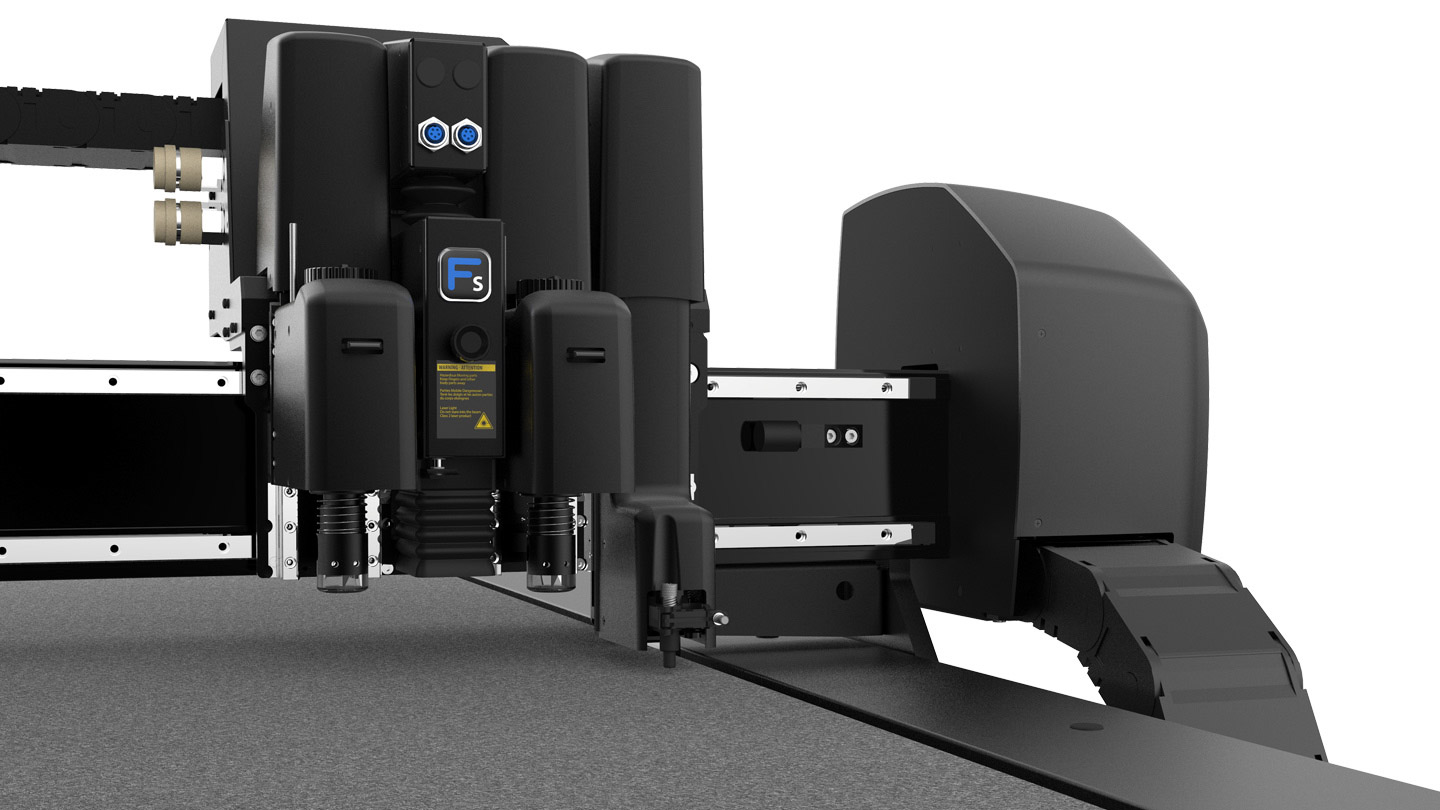

Modüler Kesim Başlığı
Modüler kesim başlığı, 3 farklı modülü aynı iş üzerinde kullanmanıza olanak sağlar. Cihazla birlikte standart olarak gelen kamera sistemi ve lazer pozisyonlama sistemi ile baskılı iş kesimlerinizi hızlı ve kusursuz bir şekilde gerçekleştirebilirsiniz.
Güçlü Tanjant Modülü
Güçlü tanjant modülü birçok farklı aparatı destekleyerek 10 kg dikey kuvvet uygular. Her aparatın üzerinde otomatik olarak tanınmasını sağlayan kendine ait bir barkod numarası bulunmaktadır.

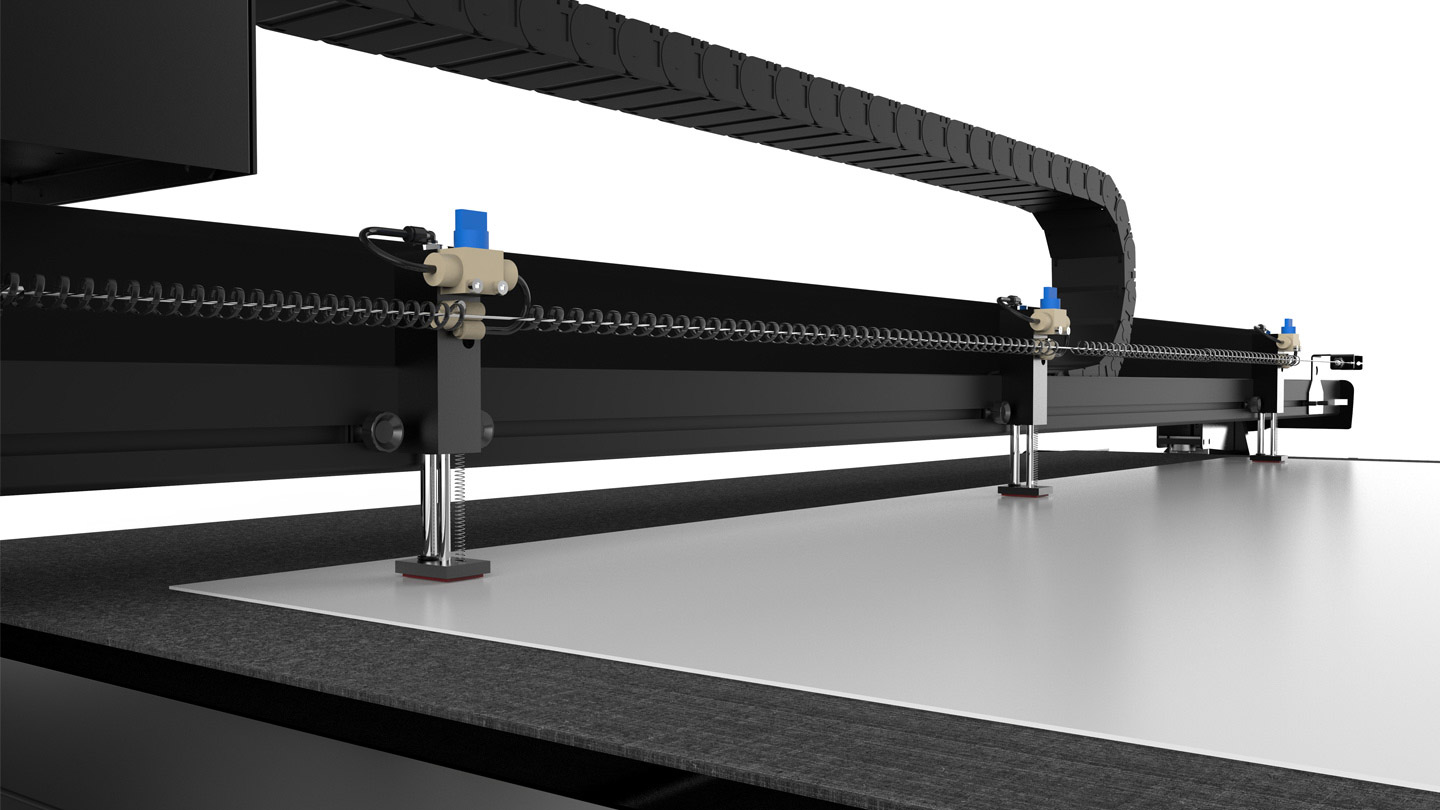

Pnömatik Ayaklar
Pnömatik kıskaçlar malzemeyi aşağı yönde bastırırken aynı zamanda ileri doğru iterek uzun metrajlı kesimlerin kayma olmadan kusursuzca tamamlanmasını ve bir sonraki iş için malzemeyi hazırlayarak kesintisiz ve problemsiz çalışma ortamları sağlar.
Barkod
Aynı malzeme üzerinde barkod ile basılmış olan birden fazla farklı işlerin personel ihtiyacı olmaksızın kesilebilmesini sağlar. Kamera ile Barkodu okunan işin kesim dosyası otomatik olarak yüklenir, cross işaretçileri otomatik olarak okunur, malzeme kesilir ve diğer işin kesimine başlanır. (opsiyonel)
Axis Control Yazılımı
Summa yatay masa kesicisi, kullanımı kolay axis control programı ile desteklenmektedir.Axis kontrolün yenilenen ara yüzü ile makine operatörlerine dokunmatik ekran üzerinden de kulllanım imkanı sağlar. SUMMA'nın uzaktan kumandası sayesinde operatör makine ayarlarını değiştirirken masa etrafında rahatça hareket edebilir.

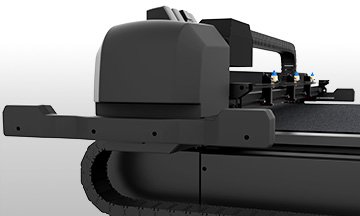

Güvenlik Paketi
Lazer ışın sistemi ile emniyet paketi maksimum güvenlik sağlar.

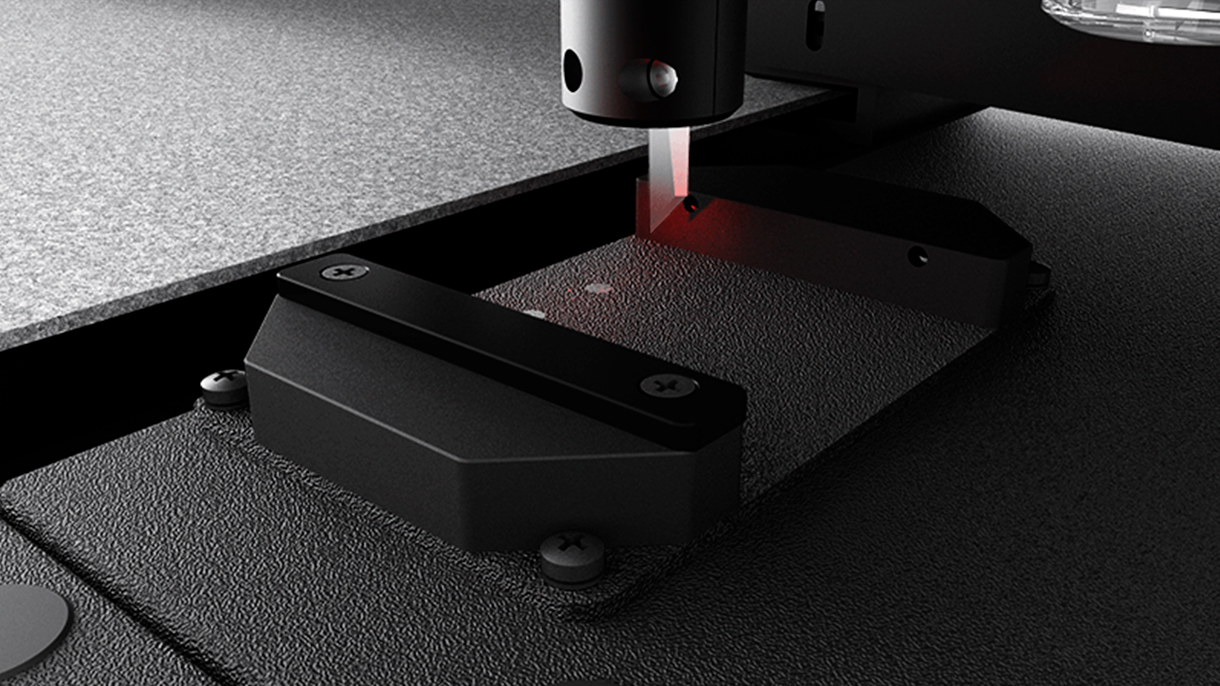

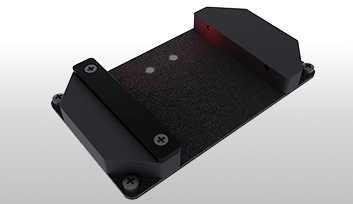

ADC (Otomatik derinlik kontrolü)
Otomatik derinlik kontrolü (ADC), kalibrasyon işlemini kolaylaştırarak aparatların bıçak iniş pozisyonunu masaya göre otomatik ayarlar. Üniteyi çalıştırdığınızda ya da aparat değişimi sonrası, tüm cihaz üzerine takılı aparatları otomatik olarak algılarayarak ölçüm yapar ve operatör kaynaklı hataları engeller. Kalibrasyon ölçümü, sadece saniyeler alır ve hızlı bir şekilde aparat değişim imkanı sağlayarak en optimum kesim kalitesi sağlanır. (opsiyonel)
PackLib (Karton Grafik Kütüphanesi)
Summaya özel PLM PackLib web sitesi, en popüler ambalajlama standartları FEFCO (oluklu mukavva) ve ECMA (katlanır karton) boyutlandırılabilen standart paketleme modelleri olan bir kütüphanedir. Ayrıca katı mukavva (mobilya) tasarımları mevcuttur.
SummaFlex Pro (RIP)
Summa Flex Pro yazılımı, iş başlangıcı,gönderimi ve bitim süreçlerini hazırlayıp F Serisini iş akışına entegre eden kusursuz bir yazılımdır. İçinde barındırdığı makrolar sayesinde kullanıcı müdahalesine gerek kalmadan bir sonraki iş akışı otomatik olarak devam etmektedir. Standart versiyonlarında mevcut olan tüm özelliklerine ilaveten, optik kamera ayrıcalığı ile yüksek hassassiyette kontür kesim imkanı sağlar.
Summa F Serisi İle Büyüyün
Üretkenliği önemli ölçüde arttırmak için üç farklı boyut mevcuttur.
Malzeme tutma ve çekme sistemi
Pnömatik Kıskaçlar Pnömatik sistem ile çalışan malzeme taşıma sistemi, uzun metrajlı kesimlerinizi kusursuzca tamamlamanız için tasarlanmıştır. Pnömatik kıskaçlar malzemeyi aşağı yönde bastırırken aynı zamanda ileri doğru iterek uzun metrajlı kesimlerin kayma olmadan kusursuzca tamamlanmasını ve bir sonraki iş için malzemeyi hazırlayarak kesintisiz ve problemsiz çalışma ortamı sağlar.
Vakum Pompası ve Selektör Ses yalıtımlı ve güçlü vakum pompası, iş esnasında malzemenin sabit tutulmasını sağlar. Aynı zamanda üfleme özelliği de olan vakum pompası ile malzemeyi konumlandırmak oldukça kolaydır. Vakum sistemi malzeme ebadına göre vakum alanını otomatik olarak ayarlar.

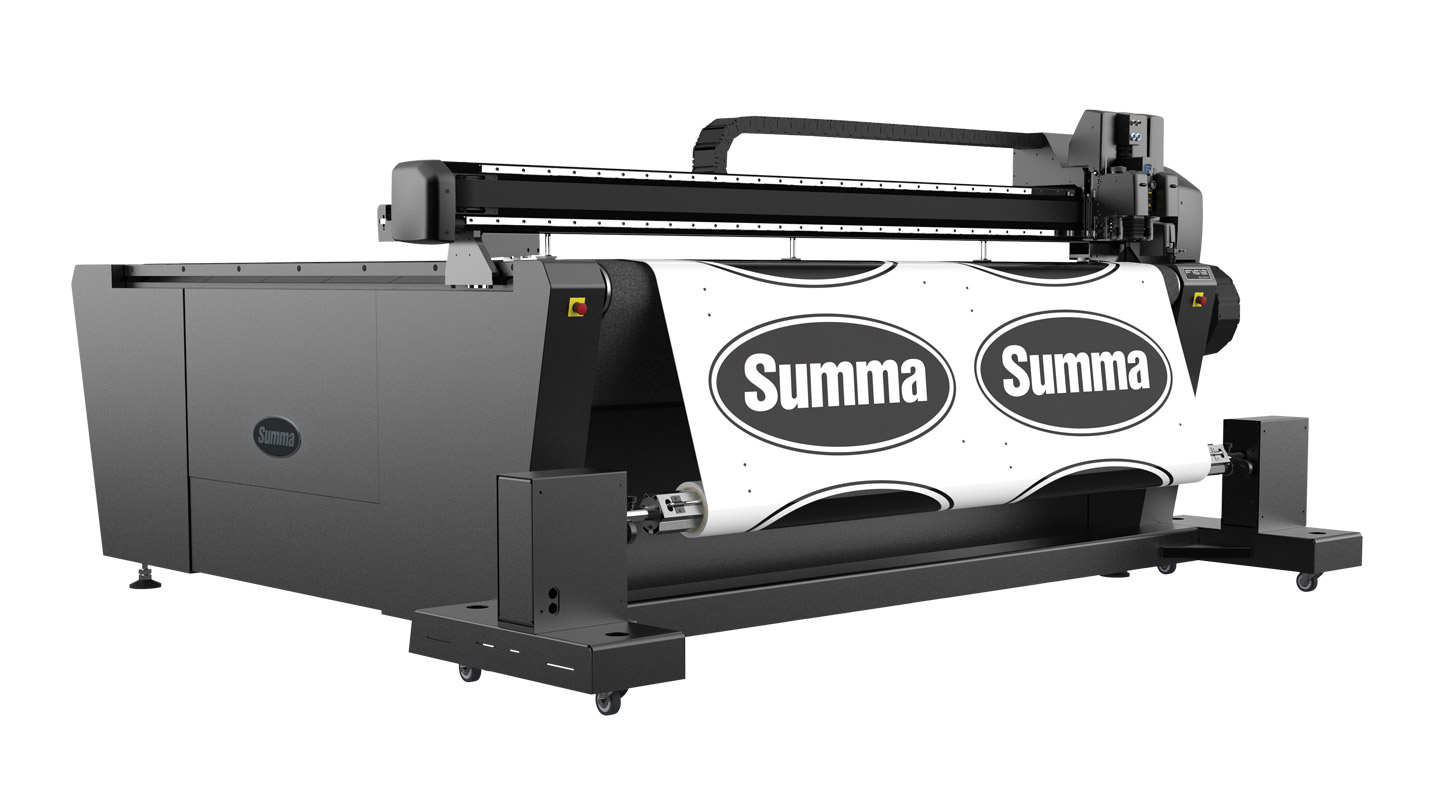

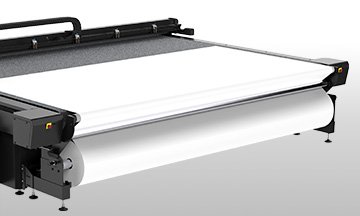

Taşıyıcı (Conveyor) Sistemi Taşıyıcı sistemi ile, uzun metrajlı kesimlerin kusursuzca tamamlanmasını ve bir sonraki iş için malzemeyi hazırlayarak kesintisiz ve problemsiz çalışma ortamını sağlar. F2630 modelinde mevcut olan rulo desteği ile, iki küçük rulo yanyana yüklenebilmekte ve böylece makinenin iş yükü en üst düzeye çıkarılabilmektedir.
Daha Fazlasını Keşfedin
Çok fonksiyonlu kesim başlığı
Sabit Bıçak (Drag) Modülü
F serisi ile birlikte standart olarak gelen ve 600g basınç uygulayabilen bu modül ile çok hassas, kesim ve çizim yapabilirsiniz.
Aşağıdaki malzemeler için idealdir:- Kağıt < 200 gsm
- Yapışkanlı folyo
- Yapışkanlı PVC folyo
Tanjant Modülü (ANA MODÜL)
Modüle uyumlu birçok aparatı barındıran ana modül, 10 kg dikey ve 20 kg yatay bir güç sunuyor. Her bir aparatın üzerinde, otomatik olarak tanınmasını sağlayan bir barkot numarası vardır. Birden fazla tanjant modül ile aynı iş üzerinde farklı uygulamalar yapmanıza olanak sağlar.
Kullanılabilen Aparatlar:- Elektronik Titreşimli Aparat
- Pnömatik Titreşimli Sistem
- Tanjant
- Tek Taraflı Kesim Aparatı
- Çift Taraflı Kesim Aparatı
- Ağır İş Kesim Aparatı
- Ezme Aparatı
- V-Kesim Aparatı

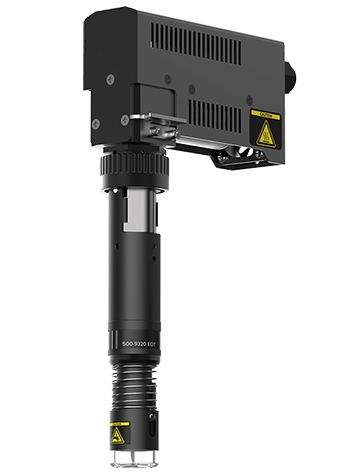

Elektronik Titreşimli Aparat
18mm’e kadar oluklu karton ve köpük gibi, yumuşak ve orta yoğunluktaki malzemeleri kesmek için ideal bir aparattır. Elektronik titreşimli aparat bıçak iniş - çıkışını dakikada 12.000 devir ile yapar.
Aşağıdaki malzemeler için idealdir:- Oluklu B-C-E Karton (1.5-4 mm)
- Oluklu Karton (kağıt) <= 5 mm
- Köpük Karton (kağıt) > 5 mm
- Petekli Karton<= 10 mm
- Conta

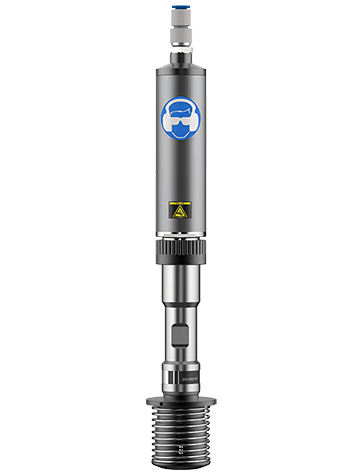

Pnömatik Titreşimli Aparat
Pnömatik Titreşimli Aparat, kompresörlü hava desteği ile 25mm kalınlığına kadar malzemelerin kesilmesine olanak sağlar.
Aşağıdaki malzemeler için idealdir:- Üç Kanallı Mukavva
- İki Kanallı Mukavva
- Köpük
- Petekli Levha >= 10 mm
- Köpüklü karton> 5 mm
- Re-board©
- Köpüklü Karton (plastik)
Tanjant Aparatı
Mekanik kontrollü bıçak basıncıyla,bu aparat hassas kesim için tasarlanmıştır. 1.2 mm'ye kadar kalın malzeme kesebilir.
Aşağıdaki malzemeler için idealdir:- Kağıt < 200 gr
- Yapışkanlı Folyo / Kumlama Folyo
- Cam Filmi
- Magnetik Malzeme
- Yapışkanlı PVC Folyo
Tek Taraflı Kesim Aparatı
Ucunda barındırdığı yaylı disk desteği ile 6mm kalınlığa kadar detaylı ve hassas kesim yapmanıza olanak sağlar.
Aşağıdaki malzemeler için idealdir:- Kağıt < 200 gr
- Karton 300-500 gr
- Yapışkanlı Folyo
- Kalın Köpük <= 2 mm
- Polypropilen <= 1.2 mm
- Polykarbon <= 0.6 mm
- Yapışkanlı PVC Folyo
- Magnetik Malzeme

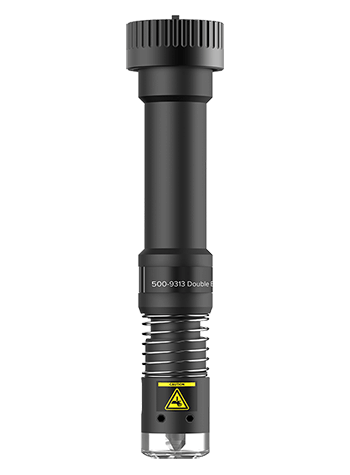

Çift Taraflı Kesim Aparatı
Ucunda barındırdığı yaylı disk desteği ile 6mm kalınlığa kadar detaylı ve hassas kesim yapmanıza olanak sağlar.
Aşağıdaki malzemeler için idealdir:- Kağıt < 200 gr
- Karton 300-500 gr<
- Yapışkanlı Folyo
- Yapışkanlı PVC Folyo
- Elmas / Kristal Malzeme Folyo
- Kalın Köpük <= 1.2 mm
- Polypropilen <= 1.2 mm
- Polykarbon <= 0.6 mm
- Magnetik Malzeme

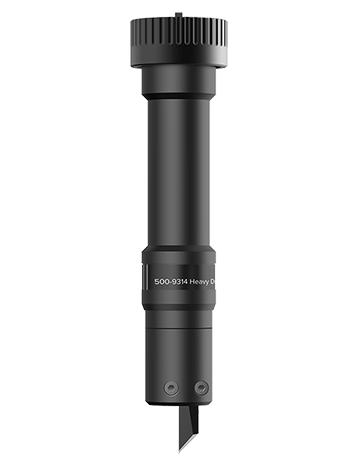

Ağır İş Kesim Aparatı
Ucunda barındırdığı yaylı disk desteği ile 15mm kalınlığa kadar detaylı ve hassas kesim yapmanıza olanak sağlar.
Aşağıdaki malzemeler için idealdir:- Karton 300-500 gr
- Yapışkanlı Folyol
- Yapışkanlı PVC Folyo
- Oluklu plastik <= 5 mm
- Sert Köpük <= 1.2 mm
- Polipropilen <= 1.2 mm
- Polikarbon <= 0.6 mm
- Kağıt Kaplamalı Strafor <= 5 mm
- Vernik Kaplı Malzeme

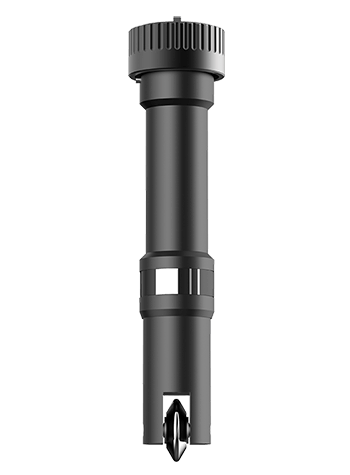

Ezici Aparat
Karton, Mukavva, Polypropilen ve PVC gibi malzemeleri farklı derinlik ve çaplarda ezmek için kullanılır.
Aşağıdaki malzemeler için idealdir:- Kağıt
- Karton
- Polypropilen
- PVC malzemeler

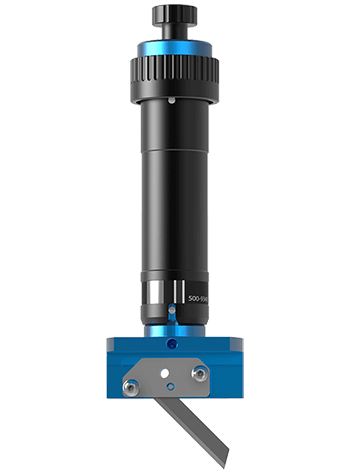

V-Kesim Aparatı
Beş farklı açıyla tasarlanmış aparatları ile 27 mm kalınlığa kadar V Kesim yapabilirsiniz
Aşağıdaki malzemeler için idealdir:- Petek Karton
- Re-board©
- Kağıt Mukavva <= 5 mm
- Kağıt Mukavva > 5 mm
Router Modülü
F serisi üzerinde bulunan router; PVC, Akrilik, Kompozit, MDF gibi sert ve kalın malzemelerin hassas kesilmesine olanak sağlar. Malzemelerin türü ve kalınlığına bağlı olarak değişken devir hızlarına sahiptir. Router Modülü ile birlikte gelen vakum sistemi, kesim sırasında oluşan atıkları temizleyerek kesim kalitesinin artmasını sağlar.
Aşağıdaki malzemeler için idealdir:- Oluklu plastik
- Sert köpük
- Polycarbonate
- Foamboard (aluminium)
- MDF
- Foamboard (plastic)
- Pleksi
Yüksek Frekanslı Router
Yüksek frekanslı eksen ve yüksek çıkış gücüne sahip, router modülü ile daha hızlı bir iş akışına sahip olabilirsiniz. Yüksek frekanslı eksen ile katı malzemelerde daha pürüzsüz sonuçlar elde edilebilir. Örneğin akrilik, tahta, plastik gibi malzemelerin kesim sürecinde üretkenlği maksimum oranda artırır. Pnömatik kontrollü uçlar manüel olarak hızlı ve kolay bir şekilde değiştirilebilir. F serisi üzerindeki router modüller, cihaz üzerindeki 3 kafadan 2 tanesini paylaşarak kullanır. Birinci kafa farklı br aparat kullanılabilmesi için boş kalabilir. Modüller kolay bir şekilde kafaya takılıp çıkarılablr. Modüller 3 fazlı güç bağlantısı ile uyumludur. SummaFlex ve SummaFlex Pro yazılımları, modüller herhangi bir yazılım satın almanıza gerek kalmadan kullanma imkanı sağlar.
Aşağıdaki malzemeler için idealdir:- Oluklu plastik
- Sert Köpük
- Polikarbon
- Köpük (aluminyum)
- MDF
- Köpük (plastik)
- Pleksi
- ACP
Tekstil Modülü
Summa F serilerindeki Tekstil modülü, elektrikli motoru ile özellikle tekstile odaklanarak, her çeşit ince malzemeyi kesebilir. Modül, aynı pnömatk paket ve çekme sistemindeki gibi sıkıştırılmış havaya sahiptir. Modül, aynı router modülündeki gibi chazdaki iki kafayı paylaşarak kullanır. İlk kafa farklı br aparat takılması için boşta kalabilir. Modül kolay bir şekilde takılıp, gerekirse çıkartılarak diğer modüller için tekrar kafayı uygun hale getirebilir. Modül tüm F Serileri için uyumludur.
Aşağıdaki malzemeler için idealdir:- Yünlü Malzeme
- Keçe
- Ambalaj Köpüğü
- Köpük <= 5 mm
- Sentetik Tekstil Malzemesi
- Teknik Tekstik Malzemesi
Modeller

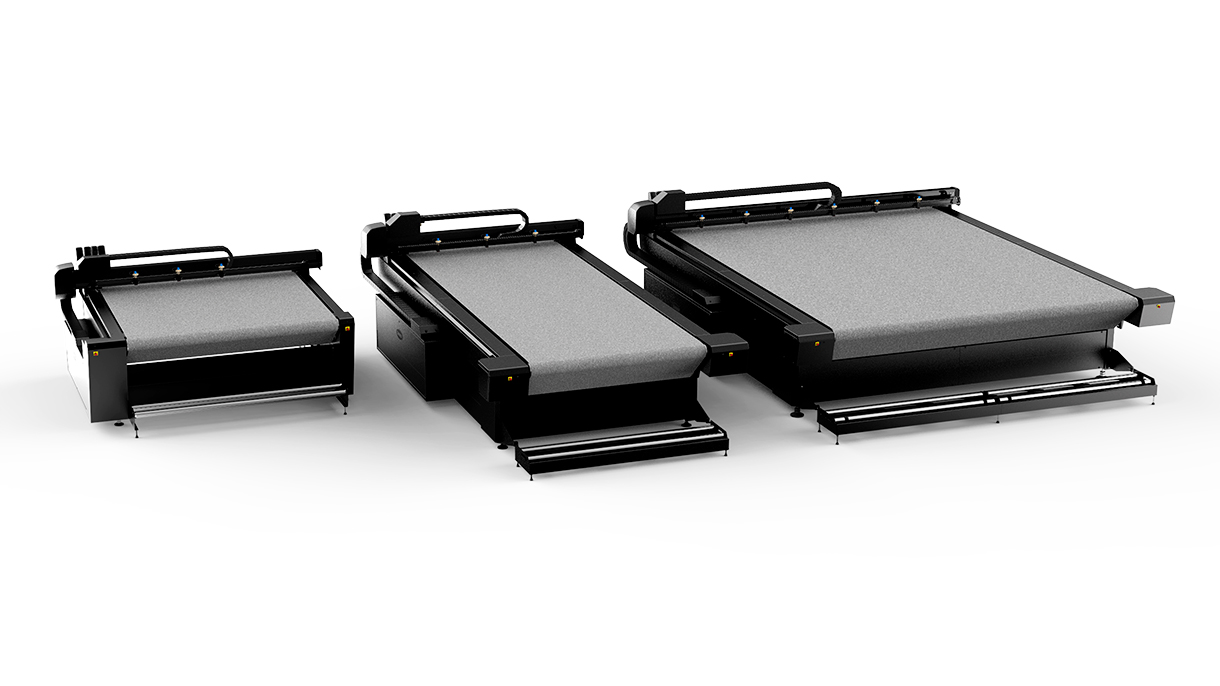

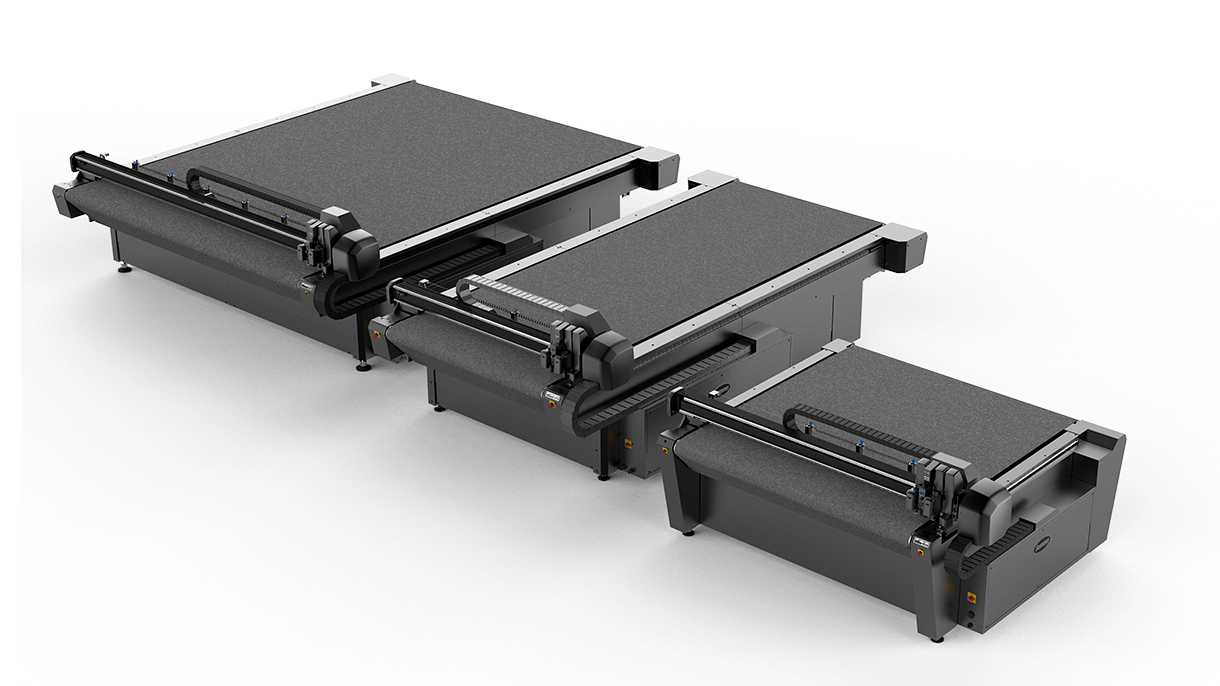

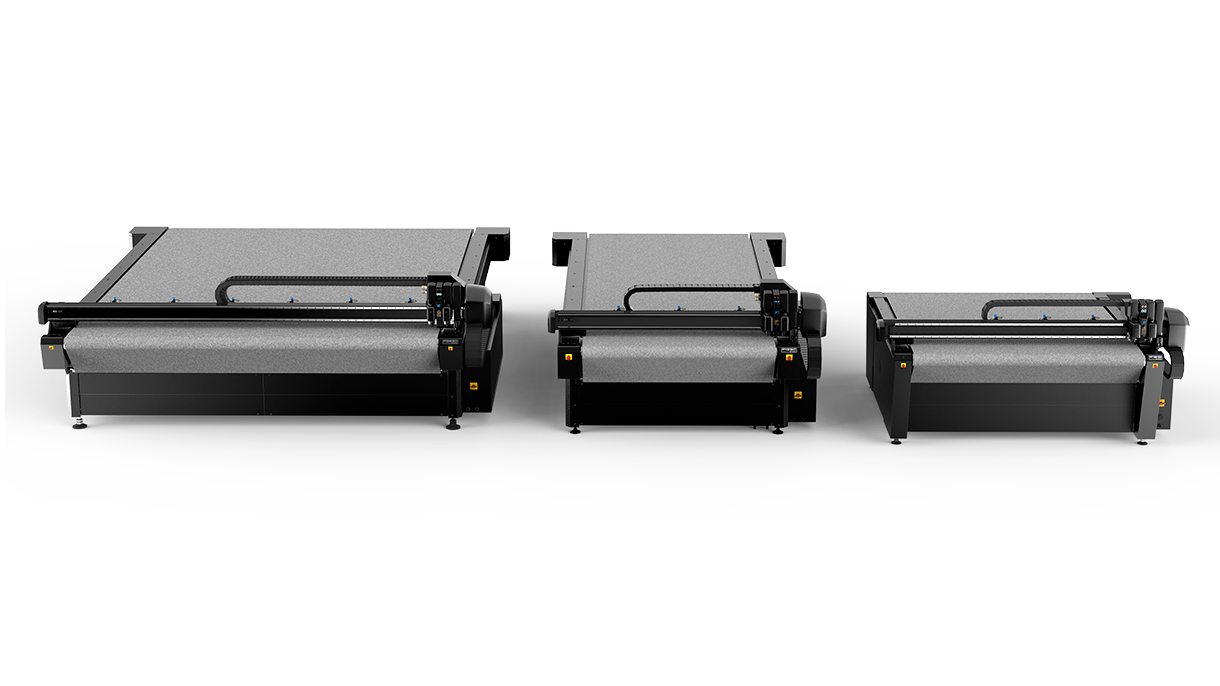

Üç Farklı Masa Ebatı
Summa F Serileri F1612
Pro Yataymasa Sistemleri
Summa F Serileri F1330
Pro Yataymasa Sistemleri
Summa F Serileri F2630
Pro Yataymasa Sistemleri
Özellikler
| Models |  | |  |
| Cutting Area | 160 cm genişlik x 120 cm uzunluğunda; 50 m e kadar (164 ft.) uzun panel | 129 cm genişlik x 305 cm uzunluğunda; 50 m'ye kadar (164 ft.) uzun panel | 265 cm genişlik x 305 cm uzunluğunda; 50 m'ye kadar (164 ft.) uzun panel |
| Medya Genişliği | 165 cm e kadar | 134 cm e kadar | 270 cm e kadar |
| Çoklu Panel* | 5000 cm *Medya kıskaçları,rulo besleme ve konveyör bant sistemi gereklidir | ||
| Tekrarlanabilirlik | +/- 0.05 mm dahilinde | ||
| Keskinlik | Hareketin 0.05% veya 0.05 mm, hangisi daha büyükse | ||
| Hız | 1000 mm/saniye 'e kadar | ||
| Hızlanma | 1 G e kadar | ||
| Boşluk* | 5 cm *Vakum tablası ve Y-kirişi arasındaki mesafe. | ||
| Maksimum kullanılan Kuvvet | Dikey: 200 Newton, Yatay: 200 Newton | ||
| Maksimum Masa Yükü | 50 kg/m² (10.2 lb/ft2) | ||
| Bağlantı | USB | ||
| Güç Gereksinimleri | 3 Phase 208V+N or 3 Phase 230V or 3 Phase 400V+N | ||
| Boyutlar | 236 x 214 x 110 cm – Rulo desteği olmaksızın | 214 x 410 x 122 cm – Rulo desteği olmaksızın | 349 x 410 x 122 cm – Rulo desteği olmaksızın |
| Ağırlık | 500 kg (1100 lbs) | 1500 kg (3300 lbs) | 1800 kg (3970 lbs) |
| Çalışma Sıcaklığı | 15˚ 35˚C arasında (59˚ 95˚F arasında) | ||
| Standart Aksesuarlar/td> | Drag Modülü, Konveyör Sistem, Rulo Çekme Sistemi, Emniyet/güvenlik Sistemi, Pnömatik Paket, wireless kumandası w/ charger, standard 36˚ bıçak tutucu, 1 standart bıçak, 1 fiber-tip kalem, Altı köşeli tornavida(4mm), Altı köşeli tornavida (2.5mm), USB kablo (3 meter), USB uzatma kablosu (0.5 meter), Kılavuz (set of 2), CD w/ manüel ve sürücüler | ||
| İsteğe bağlı Aksesuarlar | Tanjant Bıçak Modülü, F Serisi Router Sistemi, Elektronik Tireşimli Aparat, Pnömatik Titreşimli Sistem, Tanjant Aparatı, Tek Traflı Bıçak Apratı, Çift Traflı Bıçak Apratı, Ağır İş Kesim Aparatı, Ezme Aparatı, V-Kesim Aparatı, SummaFlex™, SummaFlex Pro™ Yazılımı | ||
| Modeller | | | |
| Modeller | | | |
| Kesim Alanı | 160 cm genişlik x 120 cm 50 m uzunluğa kadar (164 ft.) Çoklu panel | 129 cm genişlik x 305 cm 50 m uzunluğa kadar (164 ft.) Çoklu panel | 265 cm genişlik x 305 cm 50 m uzunluğa kadar (164 ft.) Çoklu panel |
| Medya Genişliği | 165 cm e kadar | 134 cm e kadar | 270 cm e kadar |
| Çoklu Panel* | 5000 cm *Medya kıskaçları,rulo çekme ve konveyör bant sistemi gereklidir | ||
| Tekrarlanabilirlik | +/- 0.05 mm arasında | ||
| Keskinlik | 0.05 % ya da 0.05 mm | ||
| Hız | 1000 mm/saniye kadar | ||
| Hızlanma | 1 G'e kadar | ||
| Boşluk* | 5 cm *Vakum tablası ve Y-kirişi arasındaki mesafe | ||
| Maksimum Kuvvet | Dikey: 200 Newton, Yatay: 200 Newton | ||
| Maksimum Masa Yükü | 50 kg/m² (10.2 lb/ft2) | ||
| Bağlantı | USB | ||
| Güç Gereksinimleri | 3 Faz 208V + N veya 3 Faz 230V veya 3 Faz 400V + N | ||
| Boyutları | 236 x 214 x 110 cm – rulo çekme sistemi olmadan | 214 x 410 x 122 cm – Rulo desteği olmaksızın | 349 x 410 x 122 cm – Rulo desteği olmaksızın |
| Ağırlık | 500 kg (1100 lbs) | 1500 kg (3300 lbs) | 1800 kg (3970 lbs) |
| Çalışma Sıcaklığı | 15˚ to 35˚C (59˚ to 95˚F) | ||
| Standart Aksesuarlar | Drag Modülü, Konveyör Sistem, Rulo Çekme Sistemi, Emniyet/güvenlik Sistemi, Pnömatik Paket, wireless kumandası w/ charger, standard 36˚ bıçak tutucu, 1 standart bıçak, 1 fiber-tip kalem, Altı köşeli tornavida(4mm), Altı köşeli tornavida (2.5mm), USB kablo (3 meter), USB uzatma kablosu (0.5 meter), Kılavuz (set of 2), CD w/ manüel ve sürücüler | ||
| İsteğe Bağlı Aksesuarlar | Tanjant Bıçak Modülü, F Serisi Router Sistemi, Elektronik Tireşimli Aparat, Pnömatik Titreşimli Sistem, Tanjant Aparatı, Tek Traflı Bıçak Apratı, Çift Traflı Bıçak Apratı, Ağır İş Kesim Aparatı, Ezme Aparatı, V-Kesim Aparatı, | ||
